TLS حد سوئچ
فائدہ
کام کرنے کے حالات
1. اونچائی تنصیب کے مقام کی اونچائی 2,000 میٹر سے زیادہ نہیں ہے۔
2. درمیانہ درجہ حرارت: محیطی ہوا کا درمیانی درجہ حرارت +75℃ سے زیادہ نہیں ہے اور -25℃ سے کم نہیں ہے۔
3. رشتہ دار نمی: تنصیب کے مقام کے گیلے مہینے میں اوسط رشتہ دار ہوا میں نمی 90% سے زیادہ نہیں ہے (اس مہینے میں اوسط کم از کم درجہ حرارت +25 ° C سے زیادہ نہیں ہے)؛
4. ماحولیاتی حالات کی آلودگی کی سطح: ماحولیاتی حالات کی آلودگی کی سطح سطح III ہے؛
5. تنصیب کا زمرہ تنصیب کا زمرہ زمرہ I ہے۔
6. حد سوئچ کی اقسام: ساختی اقسام کو ساختی اقسام کے مطابق تقسیم کیا گیا ہے: اس پروڈکٹ کی ساخت روٹری قسم کی ہے، اور رفتار کے تناسب ہیں: 80:1، 40:1، اور 20:1۔ کنٹرول لوپس کو کنٹرول لوپس کے مطابق تقسیم کیا جاتا ہے: اس حد کے سوئچ کو 8 تک کنٹرول لوپس سے لیس کیا جا سکتا ہے۔
ماحولیاتی خصوصیات
|
معیاری حوالہ | پروڈکٹ | IEC60947-5-1, EN60947-5-1, UL508, CSAC22-2N°14 |
| اجزاء | IEC60204-1,EN60204-1 | |
|
محیطی درجہ حرارت | آپریشن | -25..+70℃ |
| ذخیرہ | -40..+70℃ | |
| کمپن مزاحمت | IEC60068-2-6 کے مطابق | 50Hz، 1.5mm ڈبل طول و عرض |
| جھٹکا مزاحمت | IEC60068-2 کے مطابق27 | 30GN، کسی بھی پوزیشن میں 18ms |
| تحفظ کی کلاس | IP64 IEC60529 کی تعمیل کریں۔ | |
| مکینیکل زندگی | 15,000,000 بار | |
رابطہ ماڈیول کی خصوصیات
| درجہ بند آپریٹنگ خصوصیات | دلکش بوجھ AC15,B300(Ue=240V,le=1.5A)DC-13,R300(Ue=250V,le=0.1A) مزاحمتی بوجھ: 250V5A |
| شرح شدہ موصلیت وولٹیج |
Ui=500V، آلودگی کی کلاس 3 ہے، IEC 60947-1 Ui=300V کی تعمیل کریں، UL508، CSA C22-2n°14 کی تعمیل کریں |
| موصلیت مزاحمت | >1000MQ 500V پر |
| آپریٹنگ فریکوئنسی | 120 بار / منٹ |
| برقی زندگی | 1,000,000 اوقات AC-15 (Ue=240V,le=1.5A) |
| مزاحمت سے رابطہ کریں۔ | دس ملین بار آپریشن کے بعد |
| ماڈل | TLS-101/301 | TLS-103/303 | TLS-111/311 | TLS-121/321 | TLS-127/327 | TLS-131/331/191/391 | TLS-161/361/ 171/371/181/381 |
| متحرک کرنا | آخر میں | محدب محرک | کوئی بھی حرکت پذیر حصہ | کوئی بھی حرکت پذیر حصہ | |||
| محرک قسم |
| | | |
| | |
| سنگل اسٹیج1C/0 واحد قطب کے لیے ٹائپ کریں۔ | | | | | | | |
| رابطہ آپریشن | رابطے اپنی طرف متوجہ کرتے ہیں۔ | رابطے الگ | |||||
| زیادہ سے زیادہ متحرک رفتار | 0.25m/s | 0.25m/s | 0.25m/s | 1.3m/s | 0.25m/s | 1.3m/s | 1.3m/s |
| زیادہ سے زیادہ متحرک قوت | 700 گرام | 700 گرام | 700 گرام | 500 گرام | 700 گرام | 500 گرام | 150 گرام |
| کم از کم بحالی قوت | 200 گرام | 200 گرام | 200 گرام | 100 گرام | 200 گرام | 100 گرام | 50 گرام |
| وائرنگ | ہر ٹرمینل 2 ملی میٹر کے کنڈکٹرز کو پکڑ سکتا ہے۔²زیادہ سے زیادہ | ||||||

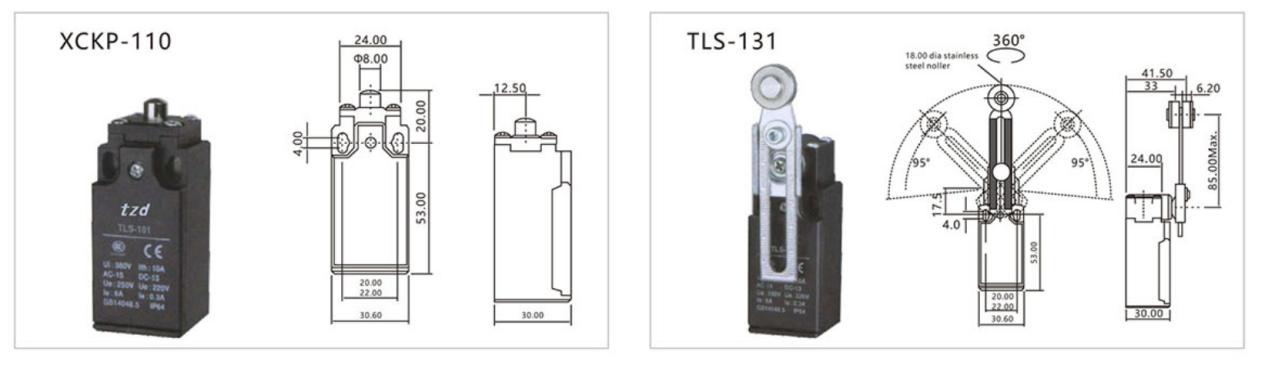

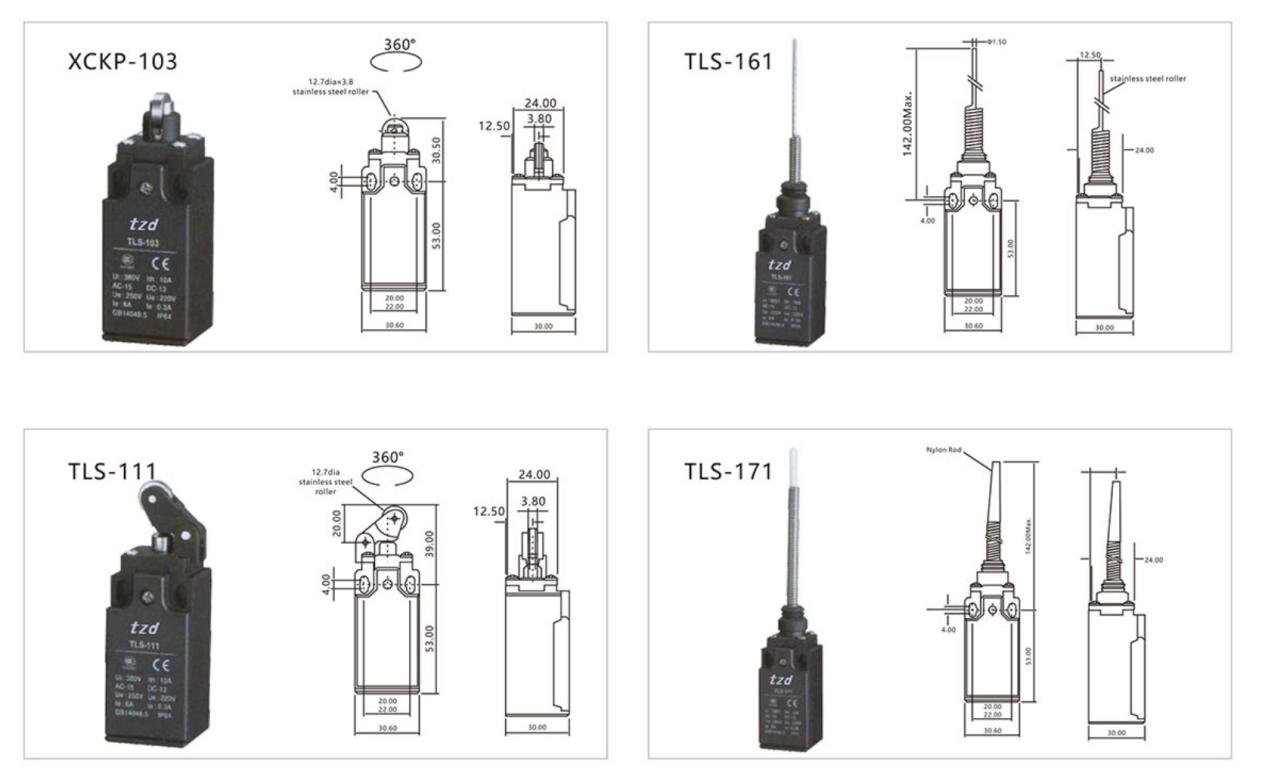

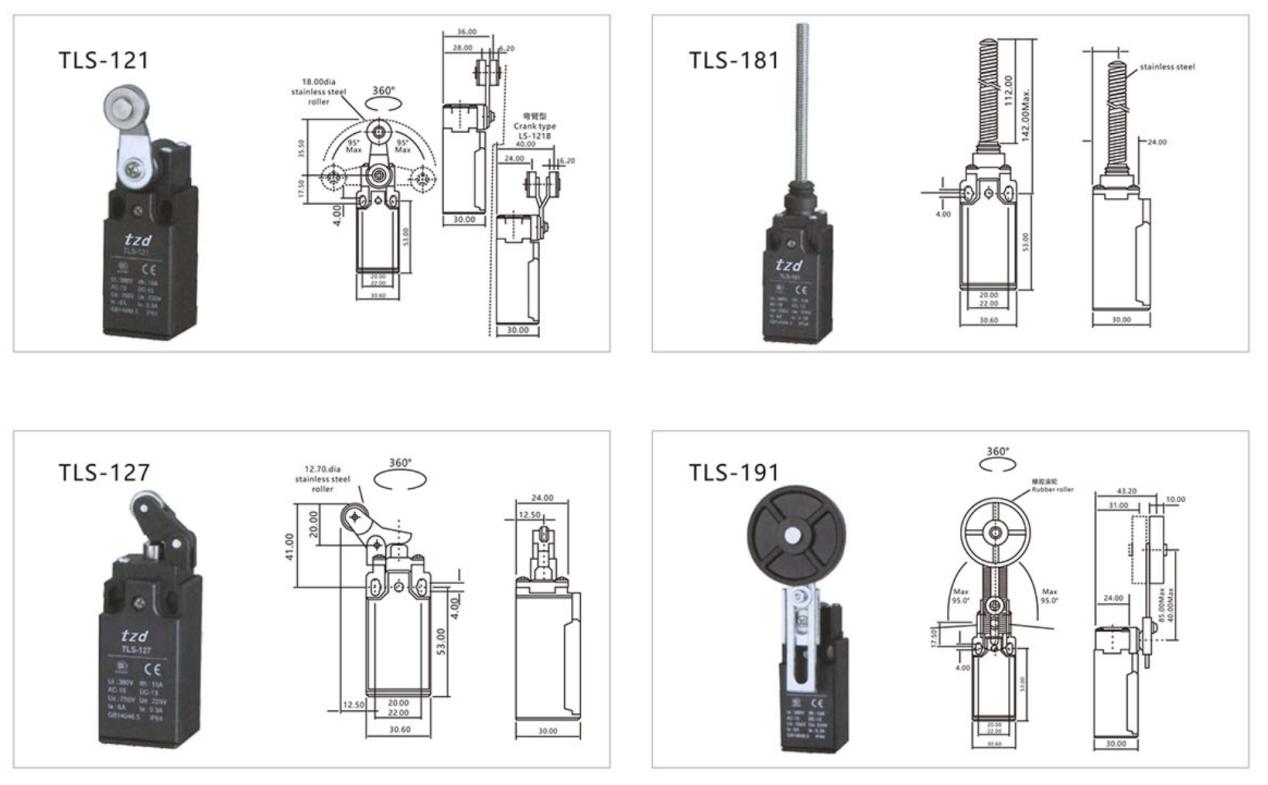

مجموعی طور پر اور تنصیب کے طول و عرض
